サンプルプログラムを作る

画面フォーマット生成を使うにはまず「画面フォーマット定義パラメータ」で画面イメージを作る必要があります。
そのほかに画面フォーマット生成で作ったCUとリンクするCOBOLのプログラムも必要です。

画面フォーマット

画面フォーマット生成で使用する「画面フォーマット」というものを作ります。
「画面フォーマット定義パラメータ」というもので作ります。
ここで「画面フォーマット画面パラメータ」の命令の1つ1つを説明すると厖大になるので、省略します。「互換操作法ガイドブック<パラメータ編>」の「6.5 画面フォーマット生成」−「6.5.2 機能」を見てください。

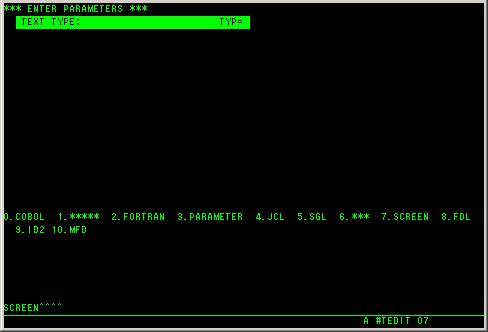

#TEDITで「画面フォーマット」を作るときは、TEXT TYPEは「7.SCREEN」を選びます。


下のような画面を出すように作ります。
上半分は「互換操作法ガイドブック」のサンプルを参考に作りました。下半分はいろいろな表示パターンを試すためのものです。


SCREEN URIDEN
MOD K25
ARE(1,20)_
*********************************************
*    伝票入力っぽい画面を表示               *
*********************************************
*
* ヘッダ部
*
BOX(1,22)(,55)_
CON(1,28) NC"売 上 伝 票 入 力"_
CON(3,5) NC"伝票区分"_CON(3,17) NC":"_
CON(4,5) NC"得意先コード"_CON(4,17) NC":"_
CON(5,5) NC"得意先名"_CON(5,17) NC":"_
CON(4,32) NC"伝票番号"_CON(4,40) NC":"_
CON(4,54)NC"作成日:"_CON(4,66) NC"年"_CON(4,70) NC"月"_CON(4,74)NC"日"_
*
*    明細、合計部
*
BOX(7,2)(13,79)_UND(07,02)(12,79)_
VER(7,8)(13)_VER(7,20)(13)_VER(7,45)(12)_
VER(7,52)(12)_VER(7,65)(14)_
VER(13,32)_VER(13,38)_VER(13,50)_
VER(14,60)_VER(14,79)_
UND(14,60)(14,79)_
CON(7,3)NK"NO"_
CON(7,9)NC"商品"_CON(7,13)NK"コード"_
CON(7,27)NC"商 品 名"_
CON(7,47) NC"数量"_
CON(7,56)NC"単 価"_
CON(7,69)NC"金 額"_
CON(8,3)NC"01"_
CON(9,3)NK"02"_
CON(10,3)NX"23302333"_
CON(11,3)NC"04"_
CON(12,3)NC"05"_
CON(13,3)NC"99"_
CON(13,11)NC"梱包費"_
CON(13,33)NC"運賃"_
CON(13,54)NC"附帯費計"_
CON(14,61)NC"合計"_
*********************************************
*    いろいろな出力                         *
*********************************************
! 罫線関係
BOX(16,1)(18,3)_                             * 囲線
VER(16,5)(19,5)_                             * 縦線
OVE(16,5)(16,10)_                            * 上横線
UND(19,5)(19,10)_                            * 下横線
VER(16,10)(19,10)_
! 表示文字に属性を付ける
CON (16,20)NC"赤 緑 黄 青 紫 水 白"_
RED(16,20)(,21)_                             * 赤色を付ける
GRE(16,24)(,25)_                             * 緑色を付ける
YEL(16,28)(,29)_                             * 黄色を付ける
BLU(16,32)(,33)_                             * 青色を付ける
MAG(16,36)(,37)_                             * 紫色を付ける
CYA(16,40)(,41)_                             * 水色を付ける
WHI(16,44)(,45)_                             * 白色を付ける
CON(17,20)NC"点滅"_
BLI(17,20)(,23)_                             * 文字を点滅
CON(17,30)NC"反転"_
REV(17,30)(,33)_                             * 文字を反転
CON(17,40)NC"非表示"_
SEC(17,41)(,44)_                             * 文字を非表示
! 複数の属性を付けるのもOK
CON(19,20)NC"赤+点滅 黄+反転 青+点滅+反転"_
RED(19,20)(,27)_BLI(19,20)(,27)_                  ! 赤+点滅
YEL(19,30)(,37)_REV(19,30)(,37)_                  ! 黄+反転
BLU(19,40)(,53)_BLI(19,40)(,53)_REV(19,40)(,53)_  ! 青+点滅+反転
RED(19,5)(19,7)_                           * 色は罫線には付かない
CON(19,6)NC"あ"_                           * 後から文字書いても属性は付く
! その他
CON(20,40)"ABC"_
CON(21,5)NC"表示した?"_              * AREAからはみ出す位置はどうなる?
END_

出来たらSULに仕舞います。
COBOLで作ったプログラムと同じSULに入れてもいいですし、別のSULに分けて入れてもいいです。

画面フォーマットを呼び出すCOBOLプログラム

画面フォーマットは単に画面イメージを作るだけなので、それを呼び出すCOBOLプログラムが必要となります。
下のプログラムの20行目のCALL文で画面を表示しています。

000010**************************************************
000020*    SAMPLE PROGRAM (NAME:GIFU)                  *
000030*        SFGEN 画面表示                          *
000040**************************************************
000050 IDENTIFICATION DIVISION.
000060 PROGRAM-ID.   GIFU.
000070*
000080 ENVIRONMENT DIVISION.
000090*
000100 DATA DIVISION.
000110 WORKING-STORAGE SECTION.
000120 01  KEY-IN  PIC X(01).
000130 SCREEN SECTION.
000140 SD  GAMEN END STATUS IS  ENDSTS.
000150 01  ACPT-IN.
000160     05 LINE 24 COLUMN 40 PIC X(01) USING KEY-IN.
000170 PROCEDURE DIVISION.
000180 MPRG.
000190*画面表示
000200     CALL "URIDEN".
000210     ACCEPT ACPT-IN.
000220 MPRG-E.
000230     EXIT.

COBOLで作ったプログラムは、コンパイルしてCU化しておきます。
例えば下のような感じ。

/RUN CBL85;
SUD=MSD_SUF=TESTAPSUL_LBD=MSD_LBF=SYS@SUL_
CUD=MSD_CUF=TESTAPCUL_
WKD=TEMPORARY_WSZ=1000_
PRD=PRN999_
PRG=GIFU_MOD=REPLACE_
COD=SOURCE_LIST=YES_HAT=NO_DBG=SOURCE_
OPT=NO_
NXT=NO_
/> ;
